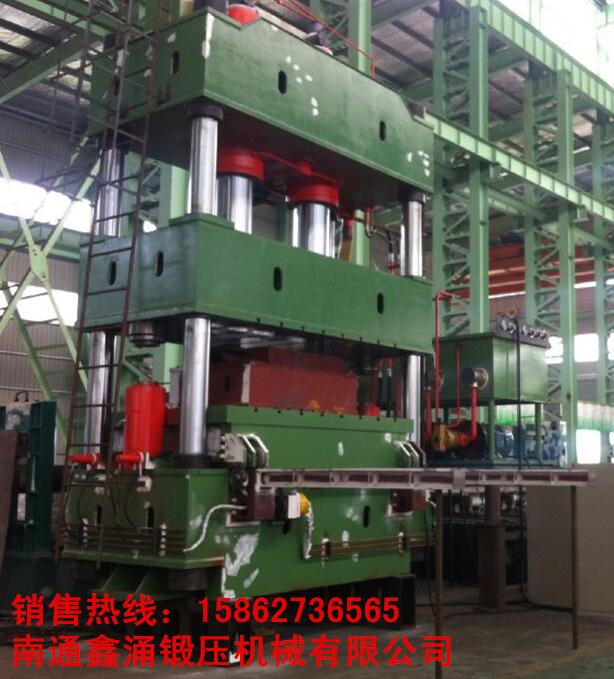

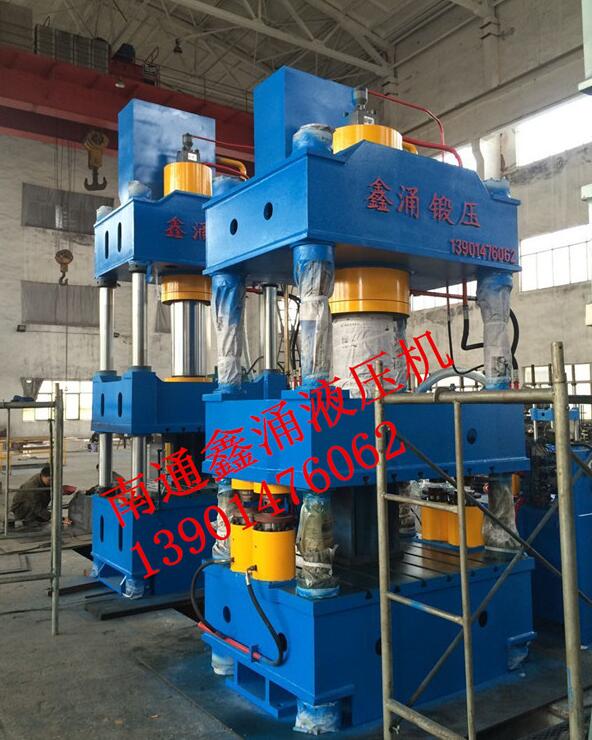

今天南通鑫涌鍛壓機械有限公司工作人員就和大家來聊聊液壓機的電氣控制系統拓撲結構，下面就一起來看看具體的內容吧。
⑴工業控制計算機。作為系統的上位機和人機交互接口，通過交換機以TCP/IP協議與PLC進行通訊。通過工控機可以對整個壓機進行運行狀態的監視、參數設置、故障監視診斷、數據分析等等。
⑵PLC。整個壓機電控網絡的核心，使用S7-400CPU作為整個控制系統的主站，建立起基于Profinet通訊協議的網絡架構。CPU從各個分布式IO站點獲取各種傳感器的信號，并通過IO站點的模塊來控制各個執行機構的動作。同時CPU上的Profinet通訊接口也支持PLC通過交換機以TCP/IP協議與工控機進行通訊。
⑶動力從站。Profinet從站，負責比例泵流量信號控制和比例泵控制單元開關閥的通斷控制，負責比例泵泵出口壓力信號的采集。
⑷上梁從站。Profinet從站，負責滑塊動作系統電磁閥的控制和壓力信號采集，負責滑塊回程腔比例流量插裝閥的控制輸出。
⑸上梁位移采集模塊�；赑rofibus通訊協議的模塊，負責壓機四角位移信號的采集。
⑹其他從站。Profinet從站，負責壓機其他部分信號的采集和控制輸出。
⑺壓力傳感器。將壓力信號轉換為4～20mA的電信號并接到PLC的信號采集模塊上。BP01～BP14：檢測比例泵泵出口的壓力信號，該信號通過分支器分為兩路，一路去PLC信號采集模塊，集成到PLC中做控制分析和顯示的作用；另一路去比例泵電子放大板（比例泵外部電子控制器）用作純控制作用。BP15～BP20：主機活動部件液壓腔的壓力檢測，直接進入到PLC的信號采集模塊，集成到PLC中做控制分析和顯示之用。
⑻位移傳感器：將位移信號轉換數字脈沖，并傳送給專門位移信號采集模塊，其檢測位移精度可以達到1μm。BQ1：左后角位移檢測；BQ2：左前角位移檢測；BQ3：右前角位移檢測；BQ4：右后角位移檢測。
⑼比例泵。可以通過調節比例泵外部電子放大板的信號給定來實現比例泵流量的無級調節。在本控制系統中，0～10V的電信號對電子放大板的控制對應著比例泵0～100% 的流量輸出。
以上就是南通鑫涌鍛壓機械有限公司工作人員為您帶來的液壓機的電氣控制系統拓撲結構具體內容，希望給您帶來幫助。更多相關資訊敬請關注：http://www.ntxydy.com
|
